Aina, kun moottori, pumppu tai muu laite on ollut irrotettuna, täytyy moottori ja käyttölaite linjata akseliin nähden. Kunnolla linjatuilla koneilla vältetään tai vähennetään ennakoimattomat seisokit. Moottorin linjaus säästää energiaa.
Linjausvirheitä aiheuttavat muun muassa asennusvirheet, epätasaiset lämpölaajenemiset ja
epätasainen kuormituksen jakautuminen.
Mikäli laitteita ei linjata oikein, väärin linjattu kytkin aiheuttaa tehohäviötä lisääntyneenä kuormituksena sekä kohdistaa rasitusta itse kytkimeen ja akselin laakereihin sekä värinää.
Yleisempiä asennuksessa tehtäviä virheitä on kytkinpuoliskon tai hihnapyörän asentaminen akselille vasaran tai vastaavan avulla, epätarkka linjaus, epätasapaino, liian suuri hihnankireys sekä väärä asennus.
Induktiokuumennuksella vähennetään vaurioita ja nopeutetaan huoltotoimenpiteitä.
Linjausvirheet lisää laitevikoja
Arvioiden mukaan akseleiden linjausvirheet voivat aiheuttaa jopa 50 % kaikista laitevioista, sillä ne heikentävät laakereiden, tiivisteiden, kytkinten ja hihnojen toimintaa.
Virheellinen linjaus lisää energian kulutusta ja huollon tarvetta.
Akselin linjaus voidaan suorittaa erilaisilla työkaluilla, lasertyökaluja, mittakelloja tai pelkästään linjalankaa ja viivainta käyttäen. Kiinnitys alustan tasomaisuuden tarkistus on tärkeä suorittaa koneen perustuksille ennen koneen asennustyön aloittamista.
Ennen linjausta pitää tarkistaa kytkimen kunto ja tyyppi, kytkinpuolikkaiden keskinäinen asema, akselien heitto, aksiaalisesti vapaiden akselipäiden asemointi.

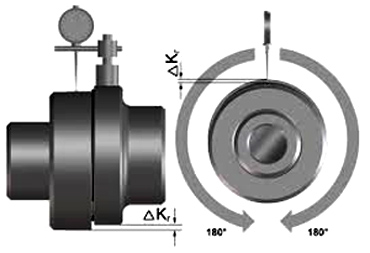

Mittakellolla linjausta tehtäessä pyöritetään kytkintä ja mitataan mittakellon antama poikkeama. Mittakellon lukemat kirjataan ja siten tarkistetaan moottorin linjaus.
Kytkinpuolikkaat on kiristettävä yhteen, etteivät osat pääse liikkumaan linjauksen aikana.
Linjausta voi korjata lisäämällä tai poistamalla metallisia soviteliuskoilla sähkömoottorin jalkojen alla. Epäkeskeisyys korjataan liikuttamalla sähkömoottoria sivusuunnassa.
Laserlinjauslaitteet soveltuvat suoruuden mittaukseen, tasomaisuuden tarkistukseen, softcheckin havainnointiin, pysty- ja vaakatasossa olevien koneiden akselinlinjaukseen, nivelakselin linjaukseen sekä usean peräkkäisen koneen linjaukseen.
Linjaustyö suoritetaan asennuslämpötilassa, mikä voi johtaa linjausvirheeseen.
Asennus ja linjaus tulee tarkistaa uudelleen käyttölämpötilassa, silloin moottoriin ja käytettävään laiteeseen kiinnityksiin vaikuttavat voimat ja lämpölaajenemisen aiheuttamat muutokset ovat havaittavissa.
Sähkömoottorin käydessä sen tuottama lämpö jakautuu eri puolilla konetta. Mitä enemmän sähkömoottori tekee työtä, sitä enemmän se tuottaa hukkalämpöä. Vähäinen lämpölaajeneminen hallitaan yleensä valitsemalla sopiva kytkin. Kytkintä asentaessa akseleiden päiden väliin jätetään rako.
Kun systeemi saavuttaa käyttölämpötilan ja lämpölaajeneminen on pysähtynyt pitää akselien päiden välissä olla rako.
Tyypilliset moottorin linjausvirheet
Noin 16 % laakerivaurioista aiheutuu moottorin asennus- ja linjausvirheistä.
Kaksi tyypillisintä linjausvirhettä ovat epäkeskeisyys- ja kulmavirheet .
Epäkeskeisyys virhe ilmenee usein poikittaissuuntaisena värähtelynä.
Kulmavirhe aiheuttaa poikittaisvärähtelyn lisäksi myös pitkittäistä värähtelyä. Aksiaalisvirhe on akselin liian suuri pitkittäissuuntainen poikkeama ohjearvosta.
Ennen moottorin linjausta tulee poistaa mahdollinen ”pehmeät tassut”.
Yleisesti esiintyvä asennusvirhe on pehmeä jalka.
Pehmeä jalka tarkistetaan aina ennen varsinaista linjaustyötä.
Pehmeä jalka on moottorin tai alustan epäsuoruudesta johtuva virhe, siten ettei laitteen kaikki jalat eivät osu kiinnitys alustan runkoon tasaisesti. Moottorin linjaus voidaan suorittaa kun moottori on säädettävissä oikein.
Pehmyt jalka ilmenee kun yksi tai useampi jalka voi olla vino tai lyhyt suhteessa muihin jalkoihin, mutta usein kyseessä on näiden kahden yhdistelmä.
Kiinnitykset tai toisten koneiden yhteisvaikutus edesauttaa pehmyt jalkojen muodostumista.
Hihnakäytön suuntaus
Kiilahihnakäytössä teho välittyy reunojen staattisen kitkan avulla. Moottorin linjauksessa, suuri kitka hihnan reunoilla merkitsee, että laakereiden kuormitus on huomattavasti alhaisempi.
Kuluneet kiilahihnapyörät kuluttavat kiilahihnoja huomattavasti nopeammin, jolloin huoltoväli lyhenee.
Hihnapyörien linjaus on perustoimenpide, laakerivikojen takana on usein linjausvirhe.
Hihnapyörien yhdensuuntaisuus on tarkistettava hyvin, jottei kuormitus jakaannu epätasaisesti hihnan vetolangoille ja lyhennä hihnojen kestoikää.
Hihnan kireyttä säädetään siirtämällä moottoria. Tällöin löysätään ensin moottorin neljä kiinnitysruuvia ja sen jälkeen kireys säädetään kiristysruuvilla.
Tällöin on huolehdittava, että hihnapyörät ovat linjassa ja akselit yhdensuuntaiset. Kun hihnat ovat oikeassa kireydessään, kiristetään moottorin kiristysruuvit.

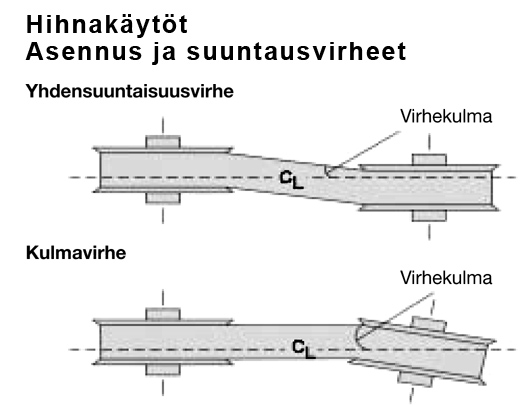

Käytön suuntausvirheitä on kahdenlaisia: kulmavirhe syntyy, kun käyttävä ja käytettävä akseli eivät ole yhdensuuntaiset.
Yhdensuuntaisuusvirheessä akselit ovat yhdensuuntaiset, mutta pyörien keskiviivat eivät ole samalla kohdalla.
Molemmissa tapauksissa syntyy asennuksen virhekulma, joka ei saisi ylittää 1/4°.
Pyörien keskiviivapoikkeama ei saa ylittää 5 mm/1 metrin matkalla.
Nykyaikaisten hihnojen, ennen kaikkea kapeakiilahihnojen suurta tehonsiirtokykyä ei voida hyödyntää ilman oikeaa kiristystä.
Hihnat tulee kiristää käyttöönoton yhteydessä uudelleen noin 30 min käytön jälkeen kohdan taulukon yläarvoihin.
Epätasapaino
Epätasapaino ei aiheudu linjausvirheestä, mutta aiheuttaa samankaltaisia ongelmia.
Epätasapainosta johtuvat värähtelytaajuudet ovat suoraan riippuvaisia pyörimisnopeuteen
ja niitä arvioidaan tutkimalla tapauksen kriittistä nopeutta. Kriittinen nopeus tarkoittaa nopeutta, jossa koneen toiminta häiriintyy akselin taipumisesta tai koneen rakenteen aiheuttamista värähtelyistä johtuen.
Epätasapainon aiheuttamat värähtelyt aiheutuvat keskipakovoimasta, johon vaikuttaa rakenteen massa. Värähtelyä voi ilmetä vain tietyllä pyörimisnopeudella, jolloin taajuusmuuttajan parametreja muuttamalla ongelma saadaan ratkaistua.
Rakennetta on korjattava, jos epätasapaino vaikuttaa haitallisesti koneen dynamiikkaan, voidaan epätasapainoa korjata erilaisilla tasapainotuskeinoilla.
Epätasapainosta johtuvat värähtelyt ovat haitallisia erityisesti laakereille.
